航空規格 AMS 2431/6C ショットピーニングガラスビーズ
航空規格AMS 2431/6Cのショットピーニング用ガラスビーズは、航空業界における金属部品の表面処理に使用される材料です。これらは、砕いたガラスや板ガラスなどの破砕ガラス砂を高温で溶融・加工して作られた球状粒子です。ガラスペレットは、圧縮空気や機械的な遠心力などの動力を用いて高速でワークピースの表面に噴射され、表面を覆います。ペレットの衝撃力によって部品表面に残留圧縮応力が発生し、疲労亀裂の発生と伝播を効果的に抑制することで、部品の疲労強度と耐食性を向上させます。ショットピーニング用ガラスビーズ（ガラスショット）は、粒度分布と真円度に関する厳格な基準を満たしており、ショットブラスト効果は均一です。
AMS 2431/6Cショットピーニング用ガラスビーズの特性：
- 化学組成は、二酸化ケイ素含有量が最低67％の高品質ナトリウムカルシウムガラス微小球である。
- ガラスショットブラストにおけるヒ素含有量は75ppmを超えてはならず、鉛含有量は100ppmを超えてはならない。
- ガラスペレットの90%以上は、硬度が500～550HVまたは515～575HKの範囲にあります。48～52HRCも参考値として使用できます。
- 真密度は2.3g/cm³以上でなければならない。
- 磁性粒子は、元の試料重量の0.1%を超えてはならない。
- ガラスショットピーニングにおいて、介在物（気泡を含む）が20%を超える投影面積は10%を超えてはならない。
- コーティング：シランやその他のコーティング材は一切使用していません。
化学組成：
| SiO2 | 71.0% |
| NaO2 | 14.0% |
| Fe2O3 | 0.1% |
| Al2O3 | 2.0% |
| MgO | 4.0% |
| 高い | 7.0% |
| 磁気 | ≤0.1% |
| その他 | 0.016 |
物理的インデックス:
| 硬度 | モース硬度6-7 |
| 比重 | 2.5 g/cm3 |
| かさ密度 | 1.6 g/cm3 |
| 反射率指数 | ≥1.5 |
| 丸み | 80.0%以上 |

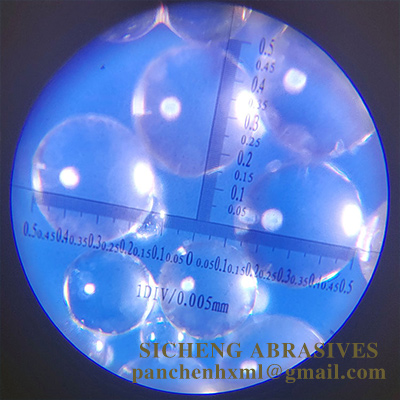

| 外観 | 無色透明の微小球 |
航空規格AMS 2431/6Cショットピーニング用ガラスビーズの仕様：
| 仕様。 | 丸み
%（≥） |
不規則粒子比率（％） | 粒子範囲（メッシュ） | 粒子飛程（μm） | メッシュNo.1 | メッシュNo.2 | メッシュNo.3 | PAN | ||||
| 100% メッシュ番号を通過。 | メッシュサイズ（μm） | 最低95%通過メッシュ番号。 | メッシュサイズ（μm） | 最大15%のメッシュ保持率。 | メッシュサイズ（μm） | 最大5%のメッシュ保持率。 | メッシュサイズ（μm） | |||||
| AGB-200 | 80 | 0.5 | 8-12ポンド | 1700-2360 | 7 | 2800 | 8 | 2360 | 12 | 1700 | 14 | 1400 |
| AGB-170 | 80 | 0.5 | 10～14ポンド | 1400年～2000年 | 8 | 2360 | 10 | 2000 | 14 | 1400 | 16 | 1180 |
| AGB150 | 80 | 0.5 | 12～16ポンド | 1180-1700 | 10 | 2000 | 12 | 1700 | 16 | 1180 | 20 | 850 |
| AGB-100 | 65 | 3.0 | 14～20ポンド | 850-1400 | 12 | 1700 | 14 | 1400 | 20 | 850 | 30 | 600 |
| AGB-70 | 65 | 3.0 | 20～30ポンド | 600～850 | 18 | 1000 | 20 | 850 | 30 | 600 | 40 | 425 |
| AGB-50 | 70 | 3.0 | 30～40ポンド | 425-600 | 25 | 710 | 30 | 600 | 40 | 425 | 45 | 35 |
| AGB-35 | 70 | 3.0 | 40～50ポンド | 300-425 | 35 | 500 | 40 | 425 | 50 | 300 | 60 | 250 |
| AGB-30 | 70 | 3.0 | 45～60ポンド | 250-355 | 40 | 425 | 45 | 355 | 60 | 250 | 70 | 212 |
| AGB-25 | 80 | 3.0 | 50～70ポンド | 212-300 | 45 | 355 | 50 | 300 | 70 | 212 | 80 | 180 |
| AGB-20 | 80 | 3.0 | 60～80ポンド | 180-250 | 50 | 300 | 60 | 250 | 80 | 180 | 100 | 150 |
| ABG-18 | 80 | 3.0 | 70～100ポンド | 150-212 | 60 | 250 | 70 | 212 | 100 | 150 | 120 | 125 |
| AGB-15 | 80 | 3.0 | 80～120ポンド | 125-180 | 70 | 212 | 80 | 180 | 120 | 125 | 140 | 106 |
| AGB-12 | 85 | 3.0 | 100～170ポンド | 90-150 | 80 | 180 | 100 | 150 | 170 | 90 | 200 | 75 |
| AGB-10 | 90 | 3.0 | 120～200ポンド | 75-125 | 100 | 150 | 120 | 125 | 200 | 75 | 230 | 63 |
| AGB-9 | 90 | 3.0 | 140～230ポンド | 63-106 | 120 | 125 | 140 | 106 | 230 | 63 | 325 | 45 |
| AGB-6 | 90 | 3.0 | 170～325ポンド | 45-90 | 140 | 106 | 170 | 90 | 325 | 45 | 400 | 38 |
航空規格AMS 2431/6Cショットピーニングガラスビーズの適用：
航空機エンジンブレード、航空機着陸装置、航空機外板、その他の航空機部品の表面処理に使用され、応力除去、疲労強度向上、表面硬度および耐摩耗性の向上、バリ除去、表面品質向上などが可能です。
